나인봇 ES2 보드 수리기

전동보드인 나인봇 ES2 (Ninebot ES2) 의 컨트롤 보드를 수리해본 내용을 적어보고자 합니다.

이 제품은 전조등을 키고 사용하다 얼마간 시일이 흐르면 전조등을 켰을 때 제 속도가 나오지 않거나 컨트롤 기능이 다운되는 현상이 많이 보고되는데 A/S 를 통해 컨트롤보드를 교체해도 얼마안가 증상이 다시 나타난다고 하는군요.

이미 고장상태라도 전조등을 사용 않는다면 증상은 나타나지 않는다고 합니다.

웹 검색을 해보니 컨트롤 보드에서 전류의 흐름을 제한하여 단속해주는 SMD 타입의 고속퓨즈(high-speed self-resetting fuse) 부품이 고열에 파손되어 나타나는 증상이라고 하며 이것을 0 옴 저항으로 교체해주는것 만으로 해결된다고 하는군요.

아래는 출처입니다.

Ninebot ES2: Error 18 and Electric brake / motor issue

Hello ! I have the Ninebot ES2, with additional battery. Its been running fine for about 200km now, i just started running into issues : - The first one is the infamous electric brake kicks in when the headlight is on, which i reckon can be fixed quite easily. - The second one is weirder. When i ...

아래 사진에서 4선 컨넥터 옆 “B” 와 언더바(_) 로 마킹된 흰색의 SMD 저항같이 생긴 부품입니다.

교체한 저항은 2012 사이즈의 일반 저항으로 하였습니다.

부품을 교체 납땜 후 조립하여 테스트 해보니 잘 됩니다. 전동보드 주인이 며칠 더운날 타고 다녀봐도 다시 고장 증세는 나타나지 않는다고 하는군요.

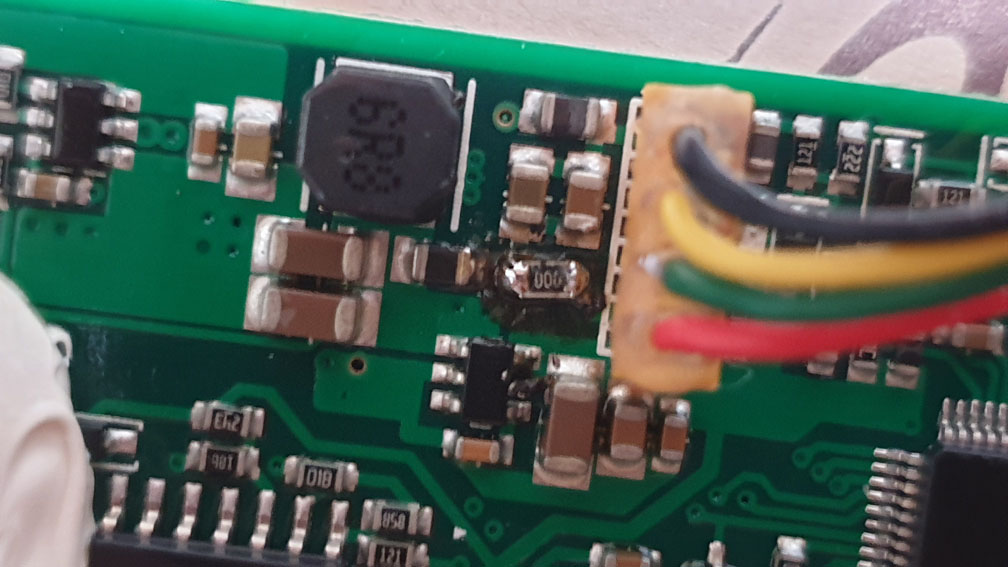

다음은 수리 후 사진

아래 링크는 검색을 통해 오신 분들을 위해 저항 구입처를 적어봤습니다.

R2012G000J1-8W50V

칩저항 2.0*1.2mm 사이즈, 0Ω, 5%(J급)

보드를 수리할 때 좀 더 세밀히 회로를 분석해보진 않았지만 전조등 LED 로 가는 라인의 전류를 이 부품(고속 퓨즈) 하나로 전류제한을 해주는것 같습니다.

추측이 맞다면 이렇게 저항으로 교체해도 열 발생이 되는건 마찬가지일뿐 얼마나 더 버텨주느냐의 문제일텐데 아래 그림같은 LED 랜턴에 쓰이는 회로를 거치게끔 하는것이 더 원천적 해결 방법이 될 것 같군요.

수리한것이 다시 고장나면 이 회로를 구입해 시도해보겠습니다.
